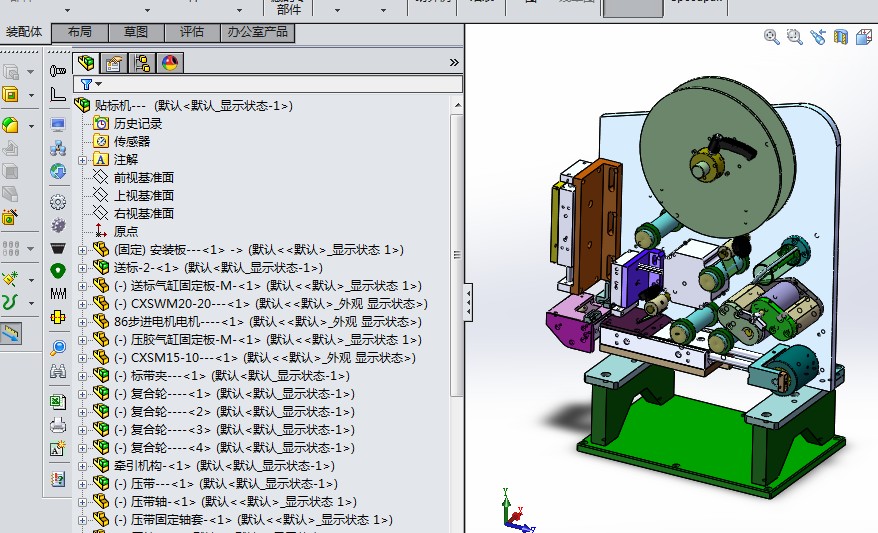

在非標自動化設備的設計與集成領域，3D圖紙是項目溝通、加工制造與現場安裝的核心依據。本文將以一款常見的F298型簡單貼標機為例，深入解析其3D圖紙的關鍵要素，并探討其在自動化設備安裝流程中的重要作用。

一、 F298簡單貼標機3D圖紙核心組件解析

一套完整的F298貼標機3D圖紙集，通常包含總裝配圖、部件裝配圖及零件詳圖，全面定義了設備的機械結構。

1. 機架與底座：圖紙會清晰展示設備的整體鋼結構框架，這是所有功能模塊的安裝基礎，需明確材料、焊接工藝及安裝孔位。
2. 放卷與收卷機構：負責標簽帶的供給與廢襯紙的回收。3D模型會詳細呈現卷筒軸、張力控制裝置及驅動電機的空間布局與連接關系。
3. 貼標頭與剝離板：這是執行貼標動作的核心單元。圖紙需精確表達貼標頭的三維運動軌跡（如氣缸驅動或伺服驅動）、剝離板的精確角度以及標簽傳感器的安裝位置。
4. 輸送與定位機構：用于承載并定位待貼標產品。圖紙中會包含輸送帶、導向條、定位擋塊或伺服定位模組的詳細尺寸與裝配關系。
5. 電氣與氣動布局：高級的3D圖紙還會將電機、傳感器、電磁閥、氣管與線槽的走線路徑進行三維表達，為后續的電控柜設計與現場布線提供直觀預覽，避免干涉。

二、 3D圖紙?jiān)诜菢?biāo)自動化設備安裝中的關鍵作用

“非標”意味著高度定制化，其安裝調試過程比標準設備更為復雜。詳盡的3D圖紙?jiān)诖穗A段價值凸顯。

1. 安裝前的預演與規劃：安裝工程師可以通過3D模型進行虛擬裝配，提前發現部件間可能存在的空間干涉問題，優化安裝順序。對于F298貼標機與上下游設備（如輸送線、灌裝機）的對接，3D圖紙能確保接口尺寸、高度和位置的匹配性。
2. 指導現場裝配：清晰的爆炸視圖、剖面圖和標注齊全的尺寸，是現場技術人員裝配的“路線圖”。它能有效減少裝配錯誤，提高安裝效率，尤其是對于復雜的調整機構（如貼標頭高度、角度的多維度調節機構）。
3. 輔助電氣與管路施工：集成了電氣氣動信息的3D圖紙，能夠指導線管、氣管的敷設路徑規劃，實現機體內整潔、安全的布線，便于后期維護。
4. 作為溝通與驗收的基準：3D圖紙是設備供應商、機械加工方與終端客戶之間最直觀、無歧義的溝通工具。安裝完成的設備可以通過與原始3D模型對比進行初步驗收。

三、 自動化設備安裝流程要點（結合3D圖紙）

1. 基礎準備與設備就位：根據圖紙中的地基圖或安裝腳位圖，完成設備基礎的施工，并將主機體吊裝、調平。
2. 主體機械結構裝配：依據總裝圖及部件圖，依次安裝機架、輸送機構、貼標頭等核心模塊，緊固關鍵連接件。
3. 動力與執行元件安裝：參照?qǐng)D紙，安裝伺服/步進電機、氣缸、導軌等，并完成初步的機械調校（如皮帶張緊、同步帶對齊）。
4. 電氣與控制系統集成：根據3D布局圖，安裝電控柜、布置傳感器、執行器線路及氣動管路，確保與機械部分無縫對接。
5. 聯動調試與參數設定：在機械與電氣安裝無誤后，進行單動、聯動調試。利用圖紙中的設計參數（如行程、速度）作為初始值，結合現場工藝進行微調，最終實現穩定、精準的貼標作業。

---

F298簡單貼標機的3D圖紙，不僅是一套產品定義文件，更是貫穿非標自動化設備從設計、加工到安裝、調試全生命周期的“數字中樞”。高質量的3D圖紙能夠顯著降低安裝復雜度，縮短項目周期，是確保自動化設備最終實現預定功能、穩定高效運行的重要保障。對于安裝與使用方而言，充分理解并利用好這份三維藍圖，是成功部署自動化生產線的關鍵一步。
